Laserleikkuri -- Laser Cutter


Laserleikkuri
Name Yilong Ping Pong
Manufacturer Yilong
Type Laser Cutter
Location Entrance corridor


Kuvaus -- Description

Yilong Ping Pong -laserleikkuri

Materiaalit -- Materials

Älä leikkaa materiaalia, jota et tunne! Tunnista ensin materiaali esim. liekkitestillä tai kysy muilta neuvoa. Uusien materiaalien testaus varauksin (mielellään kokeneemman käyttäjän kanssa, tarkista myös käyttöturvallisuustiedote (MSDS, material safety data sheet) ensin, jos sellainen on saatavilla).

  • Laseroitavaksi vaneriksi sopii tällä tietoa vain urealiimattu (ureaformaldehydipohjainen liima) vaneri (EN 314-2, luokka 1, interior; esim. UPM Wisa Interior). Tavallista fenolihartsiliimaista vaneria laser ei pysty leikkaamaan: Säde ei pääse liiman läpi, ja lähinnä polttaa rumaa jälkeä.
  • Muoveista parhaiten sopii akryyli.
  • Lista materiaaleista. Punainen = ei toimi/kielletty. Keltainen = toimii varauksin. Vihreä = testattu toimivaksi.

Toimivat materiaalit

Materiaali Huomautuksia Varoituksia
Puu Ohut puumateriaali leikkautuu nätisti. Kaikki puumateriaalit toimivat kaiverrukseen hyvin. Puu voi syttyä tuleen, varsinkin pihkaiset ja öljyiset puut.
Urealiimattu vaneri Laseroitavaksi vaneriksi sopii tällä tietoa vain urealiimattu (ureaformaldehydipohjainen liima) vaneri (EN 314-2, luokka 1, interior; esim. UPM Wisa Interior). Leikkautuu ja kaivertuu nätisti. Tarkista vanerin tyyppi aina ennen leikkausta!
MDF/puristelevyt Leikkautuvat nätisti ja tarkasti. Reunat voivat hiiltyä isommilla tehoilla.
Paperi/kartonki Leikkautuu hyvin pienillä tehoilla. Voi syttyä tuleen.
Pahvi Leikkautuu. Aaltopahvista voi leikata myös ylemmän puolen jättäen pohjan ehjäksi. Voi syttyä tuleen, savuaa.
Akryyli (Polymetyylimetakrylaatti=PMMA, pleksi) Paras laserointimateriaali, leikkautuu ja kaivertuu nätisti. Mahdollista myös maalata akryylimaalilla ja kaivertaa maali pois, jättää nätin merkinnän. Löytyy myös valmiiksi pinnoitettuna levynä, johon on hyvä tehdä merkkaukset. Anna imurin poistaa leikkauskäry ennen laserin kannen avaamista.
Ohut polykarbonaatti (1 mm) Leikkautuu jotenkin, mutta sotkee koneen keltaisella pölyllä ja värjäytyy, reunat sulaa. Saattaa savuttaa voimakkaasti.
Delrin (polyasetaali) Leikkautuu Levyjen säilytykseen hyvä kiinnittää huomiota, menee helposti kieroon ja sitten laserointi hankalaa.
Kapton-teippi Ohut kalvo leikkautuu tarkasti.
Kankaat, huopa Leikkautuu materiaalista riippuen: Muoviset kankaat voivat kärytä ja savuta, luonnonkuidut voivat palaa eivätkä välttämättä leikkaannu. Savuaa/voi palaa.
Aito nahka Käryää todella pahasti, mutta leikkaantuu ja kaivertuu kelvollisesti. Vain aito nahka, keinonahka kiellettyjen listalla. Haisee todella pahalta.
KLORINOIMATON kumi Leikkautuu, mutta käryää. Varo klorinoituja materiaaleja.
Lasi Kaivertuu rosoisesti, ei voi leikata läpi. Vain kaiverrus! Saattaa haljeta.
Anodisoitu alumiini, pinnoitetut metallit Merkkautuu nätisti, varsinkin tummaan pintaan jää hyvä jälki. Vain kaiverrus!

Kielletyt materiaalit

Materiaali Vaara Selitys
PVC/vinyyli/keinonahka Tuottaa kloorikaasua! Kaikki klorinoidut materiaalit vapauttavat kloorikaasua palaessaan. Kaasut syövyttävät ja hapettavat leikkurin osat pilalle. Ärsyttävät hengitystä ja silmiä, voi aiheuttaa hengitystievaurioita suuremmissa määrin (1. maailmansodan taistelukaasu).
ABS Vapauttaa syanidikaasuja, sulaa. Ei leikkaudu kunnolla, sulaa ja voi syttyä tuleen. Vapauttaa palaessaan syanidikaasuja ja myrkyllistä savua, jotka ovat terveydelle haitallisia.
SAN, styreeni-akryylinitriili Samoja ainesosia kuin ABS:ssa.
Paksu polykarbonaatti (> 1 mm), Lexan Leikkautuu huonosti, sotkee koneen. Absorboi lasersäteilyn tehokkaasti, sulattaa pinnan. Saattaa syttyä tuleen. Tuottaa keltaista pölyä, joka sotkee koneen linssit ja peilit.
HDPE ja muut herkästi sulavat muovit Sulaa ja syttyy tuleen. Tiputtelee palavia sulaneita pisaroita.
Polystyreeni, polypropeeni ja muut vaahtomaiset muovit Sulaa ja syttyy tuleen. Iso tulipaloriski, sulavat herkästi ja syttyvät tuleen.
Hiilikuitu, lasikuitu Eivät leikkaudu, käryävät. Tuottavat pahoja käryjä, eivätkä leikkaudu.
Metallit Eivät leikkaudu. Heijastavat infrapunaa tehokkaasti joten metallit eivät leikkaudu ollenkaan.
Fenolihartsivaneri, “tavallinen” vaneri Ei leikkaudu läpi, palaa. Vaneri, jossa liima näkyy tummina raitoina reunoista, ei leikkaudu läpi. Se syttyy vain palamaan ja savuaa. Älä leikkaa! Pinnan kaiverrus onnistuu.

Nämä materiaalit on kielletty hyvistä syistä: Sotkevat koneen, ärsyttävät silmiä ja hengitystä ja/tai aiheuttavat tulipalon. Älä edes kokeile!

Laserleikkurin käynnistys -- Starting the Laser Cutter

  1. Laita päävirta päälle seinässä olevasta kytkimestä (valkoinen “Laser ja imuri” -katkaisija).
  2. Laita laser päälle laitteen oikeassa kyljessä sijaitsevasta punaisesta kytkimestä.laser1.jpg
  3. Jos laser ei ala hurisemaan, vedä punainen hätäseis-kytkin ulos pyöräyttämällä sitä.
  4. Käynnistä ohjaustietokone.
  5. Odota että tietokone käynnistyy, kirjautuminen tapahtuu automaattisesti.
  6. Käynnistä tietokoneen työpöydällä oleva Laserweb -ohjelma.
  7. Varmista, ettei leikkuualustalla ole mitään, mikä estää laserleikkurin akseleiden liikkeen.
  8. Paina vasemmalta Comms välilehti ja välilehdeltä Connect.
  9. Paina vasemmalta Control välilehti ja välilehdeltä Home laser.
  10. Paina Control välilehdeltä Home all.
  11. Laite on nyt käyttövalmis.

English:

  1. Turn on the main power from the switch on the wall (the white “Laser ja imuri” switch).
  2. Turn on the Chiller which sits on the floor, under the control computer, to the right of the laser cutter.
  3. Turn on the laser from the red switch on the right side of the device. laser1.jpg
  4. If the laser does not start buzzing, pull out the red emergency stop switch by rotating it.
  5. Start the control computer.
  6. Wait for the computer to start, the login will happen automatically.
  7. Start the LightBurn program on your computer's desktop.
  8. Make sure there is nothing on the cutting platform that will block the movement of the laser cutter axes.
  9. Press the Comms tab on the left and the Connect tab.
  10. Press the Control tab on the left and the Home laser tab.
  11. From the Control tab, press Home all.
  12. The device is now ready for use.

TODO: LightBurn instructions

Laserwebin käyttö -- Use of Laserweb program (discontinued)

Huom! Laserweb vaatii konekohtaiset asetukset g-koodin luomiseen. Hacklabin laserille ne löytyvät hacklabin githubista. Tee tiedosto etukäteen haluamallasi ohjelmalla. Tallenna esim svg, dxf, tai png-muodossa. Laserweb osaa monenlaista formaattia. Erikseen järjestyksessä leikattavat osat voi laittaa samaan tiedostoon, ne järjestellään vasta kohta.

G-koodin valmistelu -- G-code preparation

  1. Valkkaa vasemmalta Files / Add document. Valitse tekemäsi tiedosto.
  2. Valitse järjestyksessä seuraavaksi leikattavat osat kappaleesta hiirellä. Valitse Create single.
  3. Säädä sopiva teho (Power) ja nopeus (Cut Rate). Katso alta esimerkkejä. Jos et keksi muuta, pistä vaikka 50% ja 500.
  4. Jos haluat vielä lisätä osia, siirry kohtaan 2.
  5. Valitse Files / GCODE ja Generate.
  6. Ruudun alareunassa on Simulator-säädin. Liikuttele sitä ja katso että kaikki tarvittava leikataan ja oikeassa järjestyksessä.

Bittikartat -- Bitmaps

Laserweb osaa kaivertaa bittikarttoja. Ainakin JPG- ja PNG-kuvat toimivat.

Laseroitava kuva kannattaa muuttaa mustavalkokuvaksi jossain toisessa ohjelmassa, jotta hahmottaisit paremmin miltä lopputulos tulee näyttämään. Myös eri värien määrää kannattaa vähentää ja samalla vahvistaa kontrastia. Laserwebissä on mahdollista säätää kuvan kontrastia, mutta tulos näkyy vasta laseroidessa, joten on suositeltavaa tehdä esim. kontrastisäädöt jossain toisessa ohjelmassa, kuten gimp tai inkscape. Tässä vielä hyvä video, kuinka esikäsitellä kuva ennen laserointia: https://www.youtube.com/watch?v=g3g46BW9IfU

Kuvien kokoa voi säätää esikatseluruudusta. Kuvaa klikkaamalla avautuu ikkuna missä on paikka ja koko.

Laita tehoksi 100% (jos kuvassa muutakin kun mustaa). Nopeudeksi jotain aika isoa, esim 5000-15000 mm/min. Puuhun ei kannata alle 5000 mm/min:lla kaivertaa tai jälki on lähinnä käristynyttä puuta.

Bittikartoissa pitää säätää myös viivojen väli (beam width tms). Jos haluaa tarkkaa ja hidasta, laita 0.2mm. Jos haluat nopeampaa ja “rasteriraitoja”, pistä jotain isompaa. Esim 1mm:llä tulee ihan hienon näköistä.

Eri materiaaleilla värit saattavat näyttää erilaisilta. Jos haluat tietää miltä värit näyttävät eri asetuksilla, voi materiaaliin tulostaa alla olevan kuvan mukaisen väriskaalan tästä linkistä.

Leikkaus -- Cutting


- Siirry Control-välilehteen vasemmalta. Laita kappale alustalle ja siirrä leikkuupää aloituskohtaan nuolilla. Keypadin 4,8,2,6 toimii myös, mutta älä pidä niitä pohjassa. Go to the Control tab on the left. Place the piece on the base and use the arrows to move the cutting head to the starting point. 4,8,2,6 on the keypad will also work, but don't keep them on the bottom.
- Paina “Set zero”. Press “Set zero”.
- Paina “Check size”. Laser kiertää koko leikkuualan. Varmista että leikattava levy on tarpeeksi iso. Press “Check size”. The laser goes around the entire cutting area. Make sure the board to be cut is big enough.
- Kytke leikkurin paneelissa oleva BEAM ENABLE kytkin päälle. –> Turn on the BEAM ENABLE switch on the cutter panel. –>
- Paina “Run Job”. Leikkaus alkaa. Press “Run Job”. The cutting begins.
- Leikkauksen lopuksi laita BEAM ENABLE pois päältä. At the end of the cut, turn off BEAM ENABLE.

Kun kone sekoaa

  1. Jos on isompi hätä (kovaa kolinaa ja/tai tulipalo) paina hätäseis-kytkintä ja pyydä apua joltain osaavalta.
  2. Paina STATUS/STOP-nappia koneen paneelissa.
  3. Valitse Laserwebissä Comms / Connect.
  4. Koita tehdä jotain, totteleeko kone?
  5. Jos ei, sammuta koko koneesta virrat ja käynnistä uudestaan.

Leikkuuteho ja nopeus -- Cutting power and speed

Linssin puhtaus vaikuttaa tehoon huomattavasti. Jos epäilet linssin olevan likainen, ilmoita Arnolle. Linssin väärä käsittely tuhoaa linssin pinnoitteen.

Mieluummin pienemmällä teholla, se säästää laserputkea ja peilejä!

3 mm akryylin leikkaus: power 50%, feed 500.

Akryylin kaiverrus: power 2-5%, feed esim. 500.

6 mm vanerin leikkaus: power 50%, feed 350-400.

Vanerille feed 400 & power 2% tekee haamujälkeä, joka erottuu juuri ja juuri, jos katsoo oikein tarkasti.

Vanerille feedeillä 400-700 power 3% tuottaa vaalean, näkyvän ja luettavan jäljen.

Vanerille kaiverruksen yleisarvoksi sopii siis power 5-7%, feed 400-700. Alla olevista kuvista ja testaamalla voi etsiä itselle mieluisinta jälkeä, mikäli haluaa hienosäätää.

Feed 700 tekee vielä pääasiassa suoria kulmia (silmämääräisesti arvioituna).

Feed 1000 (teho 10) pyöristää teräviäkin kulmia hieman. Sopivassa kulmassa olevat viivat kaivertuvat siksakkina.

Feed 2000 (teho 10) pyöristää kulmia jo selkeästi. Lisäksi, jos viiva on sopivassa kulmassa, se kaivertuu hienon hienona siksakkina viivan sijaan, ja kaiken suuntaisissa viivoissa kaiverrusjälki on pistemäistä tasaisen viivan sijaan.

Mittatarkkuus

- Lasersäteen paksuus noin 0.1 mm (kerf).

- Jos teet reiän, tee siitä 0.05 mm pienempi kuin haluat

- Tee kappaleista 0.05 mm suurempia kuin haluat

Vinkkejä

- Tsekkaa Thingiversestä valmiita laseroitavia esineitä http://www.thingiverse.com/tag:laser

- Tabbed Box Generatorilla pystyy tekemään omilla mitoilla sormiliitoksilla kasattavia laatikoita. Ohjelmia löytyy esim Inkscape-extensionina ja selainpohjaisena.

- Isot leikkaukset kannattaa kokeilla esim. aaltopahville kalliin materiaalin tuhlauksen sijaan.

- Image 2 Gcode converter: http://www.thingiverse.com/thing:770081

-jos käytät Fusionia kappaleiden tekoon, nii fusionista saa shaper lisäsovelluksella svg tiedostoja ulos.

-Deepnest ohjelmalla voit optimoida käytetyn materiaalin määrän. https://github.com/deepnest-io/Deepnest/releases

Koneen huolto -- Machine Maintenance

Pedin puhdistus Bed cleaning
- Irroita alumiiniprofiilit - Remove the aluminum profiles by lifting
- Aseta alumiiniprofiilit astiaan johon ne mahtuvat (loistevalon kupu toimii, tarkoitukseen valmistettu astia voisi myös olla hyvä) - Place the aluminum profiles in a container that fits them (a fluorescent light dome works, a purpose-made container could also be good)
- Laita astiaan konetiskiainetabletti / jauhetta - Put a dishwasher tablet / powder in the container
- Lisää kuumaa vettä - Add hot water
- Anna liueta tovi. esim. 15min - Let it dissolve for a while. e.g. 15 min
- Hankaa lika irti esim. rst hankaussienellä. Käytä suojakäsineitä - Rub the dirt off, e.g. first with a scrubbing sponge. Use protective gloves
- Huuhtele ja kuivaa profiilit - Rinse and dry the profiles
- Imuroi koneen sisusta - Vacuum the inside of the machine
- Aseta profiilit takaisin paikalleen - Put the profiles back in place

Peilien ja linssien puhdistus

TODO: Kirjoita

Peilien ja linssien vaihto

TODO: Kirjoita

Peilien kohdistus

Polttopisteen säätö

2016/08: Polttopistettä ei tarvitse enää säätää (ainakaan yleisimmille materiaaleille, akryylille ja 6 mm vanerille). Seuraava siis lähinnä sivistykseksi:

Polttopiste pyritään samaan keskelle leikattavaa materiaalia, esim. 6 millin vanerilla 3 millin syvyyteen. Ohuilla materiaaleilla (esim. 3 mm akryyli) polttopisteen voi jättää materiaalin pintaan.

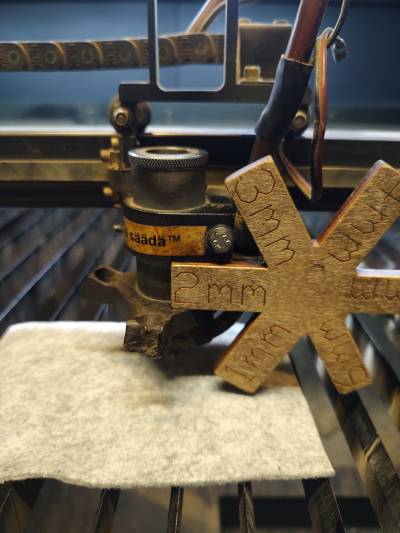

Laserin kannen päällä on pieniä t-kirjaimen mallisia paloja, jotka sopivat laserin “tukien” väliin. Laita oikean kokoinen pala paikoilleen, avaa linssin siipimutteri ja kiristä palan päälle.

Käytön jälkeen -- After Use

Olisi suotavaa. Siivota jälkensä, jos muilla paikan päällä ei ole laserille käyttöä sammuta se. Jos käytön aikana ilmeni ongelmia ilmoita niistä telegrammiin, irkkiin tai sähköpostilistalle (minimissään vikavihkoon eteisessä). Täytä lokikirjaan (roikkuu laserin vieressä harmaa vihko) mitä teit kuinka kauan millä tehoilla ja miten onnistui. Esim. Lasse Laser leikkasi 3 mm vaneria 600 feedillä ja 50% teholla noin tunnin ajon hyvin leikkasi. Näin lokikirjaan saadaan kerättyä arvokasta tietoa josta voi olla kanssa jäsenille hyötyä.

It would be desirable. Clean up after yourself, if others on site have no use for the laser turn it off. If problems occur during use, report them to telegram, irk or the email list (at least in the error booklet in the hall). Fill in the logbook (there is a gray notebook hanging next to the laser) what you did, how long you did it, at what power and how successful it was. For example, Lasse Laser cut 3 mm plywood with 600 feed and 50% power for about an hour, it cut well. In this way, valuable information can be collected in the log book, which can be useful to fellow members.
