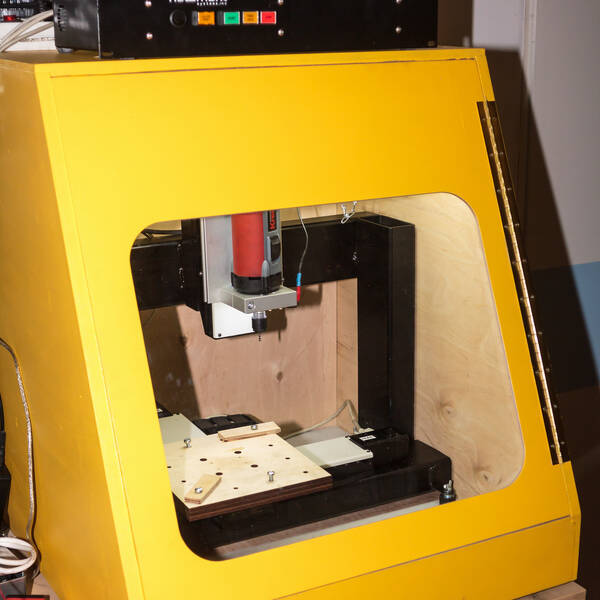

Pajalla on käytössä pieni CNC-jyrsin

Malli: DIY

Työstöala: 200mm x 200mm x 140mm

Nopeus:

Tarkkuus: 0.001mm

1. Varmista ettei pikkujyrsimen akseleiden edessä ole esteitä
2. Käynnistä pikkujyrsimen ohjaukseen tarkoitettu kannettava kone
3. Käynnistä kannettavalta pikkujyrsimen ohjausohjelma bCNC
4. Laita pikkujyrsimen ohjauslaatikko päälle virtakytkimestä
5. Paina ohjausohjelmasta Home All -painiketta
6. Varmista että toiminto menee onnistuneesti läpi

1. Suunnittele ensin piirilevy KiCad-ohjelmistolla ja luo sitten Gerber (.grb) ja Drill (.drl) tiedostot.
   1. File → Fabrication Outputs → Gerbers
   2. Varmista että “Use extended X2 format” ei ole valittuna.
   3. Valitse haluamasi kansio kohtaan “Output directory”
   4. Paina “Plot” nappia luodaksesi Gerber tiedostot.
   5. Avaa “Generate Drill Files”.
   6. Varmista että formaatti on Excellon ja “PTH and NPTH in single file” on valittuna.
   7. Paina “Generate” nappia luodaksesi Drill tiedostot.
2. Asenna pcb2gcode koneellesi ohjeiden mukaisesti. (Asennettuna loungen koneella)
3. Luo “millproject” niminen tiedosto samaan kansioon mihin loit Gerber ja Drill tiedostot.
   1. Kirjoita sinne kaikki tarvittavat asetukset, löytyy: https://github.com/pcb2gcode/pcb2gcode/wiki
   2. Esimerkki/pohja tiedosto löytyy CNC-koneen läppärin työpöydän PCB kansiosta, jossa myös ohjeita. (TODO: ei taida olla kovin hyviä siellä)
4. Avaa komentorivi kansiossa, jossa luodut tiedostot ovat
5. Aja pcb2gcode.
6. Tarkista että tuloste näyttää hyvältä ja tarkista luodut kuvat virheiden varalta.
7. Siirrä luodut G-code (.ngc) tiedostot CNC-koneelle
   1. Suosittelen työpöydän PCB kansiota, luo oma kansio projektillesi ja poista kun olet tehnyt.
8. Käynnistä CNC-jyrsin edellisen osion ohjeiden mukaisesti.
9. Vaihda jyrsimeen haluamasi terä ja varmista, että tunnistejohdin on kytketty piirilevyyn.
10. Valitse ensimmäinen tiedosto, etsi sopiva nollakohta ja aja automaattinen tasaus. (TODO: kirjoita ohjeet)
11. Aja G-code, jonka jälkeen voit toistaa kohdasta 9. alkaen muillekkin luomillesi tiedostoille.
    1. Muista muuttaa automaattisen tasauksen parametrejä, ettei terä hajoa painaessaan piirilevyn keskelle.

1. Ensimmäiseksi tarvitaan malli minkä perusteella jyrsintää aiotaan suorittaa (esim. 2D=DXF, 3D=STL)
2. Seuraavaksi on aika käynnistää CAM-ohjelmisto
3. Jyrsimen läppäriltä löytyy lisensoitu Estlcam-ohjelmisto millä ratojen piirtäminen onnistuu hyvin (netistä löytyy hyviä tutoriaaleja aiheeseen). Myös omia CAM-ohjelmia voi käyttää.
4. CAM-ohjelmasta exportataan g-koodit (huom. on tärkeää että CAMissa on valittu oikeat työkalut)
5. Avaa bCNC -ohjelma jyrsimen läppäriltä.
6. Lataa g-koodit ja kiinnitä oikea työkalu (terä) jyrsimeen
7. Paina play ja pidä sormi valmiina STOP painikkeella kunnes olet varma ettei mitään hassua tapahdu.
8. Odottele ohjelma loppuun ja nauti työn tuotteista
